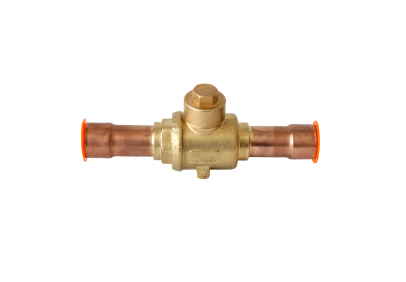

HBV系列球阀
HBV系列球阀可以用于需要手动关断管路的系统中。球阀在全开的位置能够保证最大的流通能力和最小的压降。通过将顶部阀杆和内部球体同时转动1/4圈来关闭的。伸入阀体内的阀杆可以防止在运行或维修时承压状态下泄漏。阀杆上的定位销可以限制阀杆误转动。
联系我们- 技术参数
- 配件及其他相关产品
- 资料下载
特点
全系列1/4"～3-1/8"产品。
双向流通，1/4圈从全关到全开的转动。
适合各种HFC，HCFC冷媒。
内部采用Teflon密封材料，减少泄漏可能，增强了耐磨性能。
流体温度:-40℃～150℃。
适用环境温度-40℃～+55℃。
最高工作压力45bar。
耐液压强度≥68bar。
可提供UL/CUL认证。
概述
HBV系列球阀是用于冷冻氟利昂系统液管路、吸气管路和热气旁通管路等上手动关断管路的制冷元件。
工作原理
HBV系列球阀可以用于需要手动关断管路的系统中。球阀在全开的位置能够保证最大的流通能力和最小的压降。通过将顶部阀杆和内部球体同时转动1/4圈来关闭的。伸入阀体内的阀杆可以防止在运行或维修时承压状态下泄漏。阀杆上的定位销可以限制阀杆误转动。

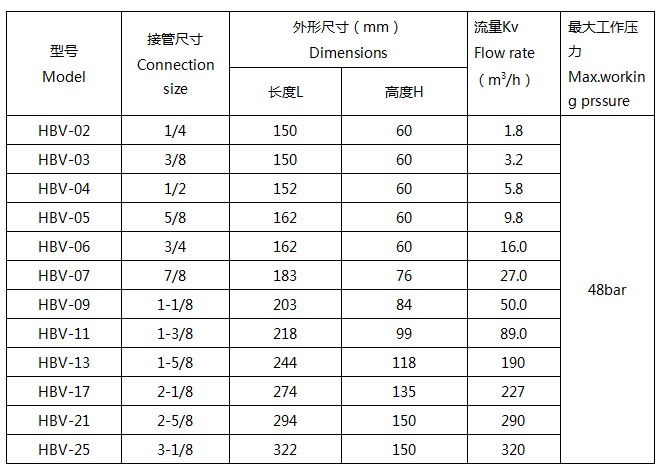

型号和参数
Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。
注：提供带检测阀的球阀，型号后面加A。
