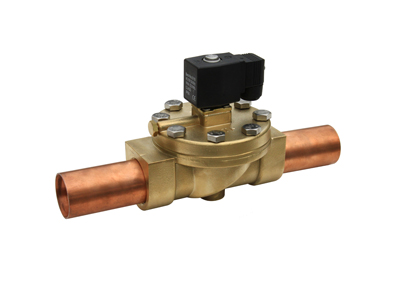

FDF系列电磁阀

FDF型电磁阀用于氟化物液体管路、吸气管路、热蒸汽管路,能广泛适用于冷藏、冷冻、空调装置。

联系我们
  • 技术参数
  • 配件及其他相关产品
  • 资料下载

特点

- 电磁阀可分为直动式和先导式(伺服式)结构。

- 可提供常闭型(NC)和常开型(NO)。

- 有多种交流电压和直流电压线圈供选择。

- 先导式(主阀口≥5mm)工作压差范围:
- 交流:0.05-21bar
- 直流:0.05-17bar

- 直动式(阀口≤3mm)工作压差范围:
- 交流:0-21bar
  直流:0-17bar

- 最高工作压力:30bar。

 -使用工质温度为:-25℃~105℃。

- FDF25M以上电磁阀也可提供法兰安装型式。

- 可提供UL/CUL认证。

概述

FDF型电磁阀用于氟化物液体管路、吸气管路、热蒸汽管路,能广泛适用于冷藏、冷冻、空调装置。

工作原理

FDF-B型系列为直接动作式电磁阀。

常闭型(NC)电磁阀工作原理:当线圈通电后,线圈产生磁场,阀芯被磁场力吸起,阀打开。当线圈断电时, 磁场消失,阀芯在自重和复位弹簧力的作用下降下,阀关闭。

FDF-M型系列为伺服式电磁阀。

常闭型(NC)工作原理:当线圈通电时,产生磁场吸起导阀的阀芯,打开导阀阀门,导阀相通,在阀的主阀膜 片上下形成压差,推动主阀被打开。当主阀开启后,由于介质流体流动,主阀的膜片将保持打开。当线圈断电时, 阀芯由于自重和弹簧力的作用关闭导阀,介质通过节流孔进入膜片上部,膜片上下的压力平衡,从而主阀膜片下 降,关闭主阀。

常开型(NO)电磁阀工作原理:与常闭型相反。

型号与参数



注:型号后面带“E”表示手动杆,带“F”表示方法兰,带“A”表示腰法兰,带“J”表示改进型,带“B”表示螺纹连接,带“K”表示常开电磁阀。

注:如需其它工作特性和规格产品,请与本公司接洽联系。

Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。

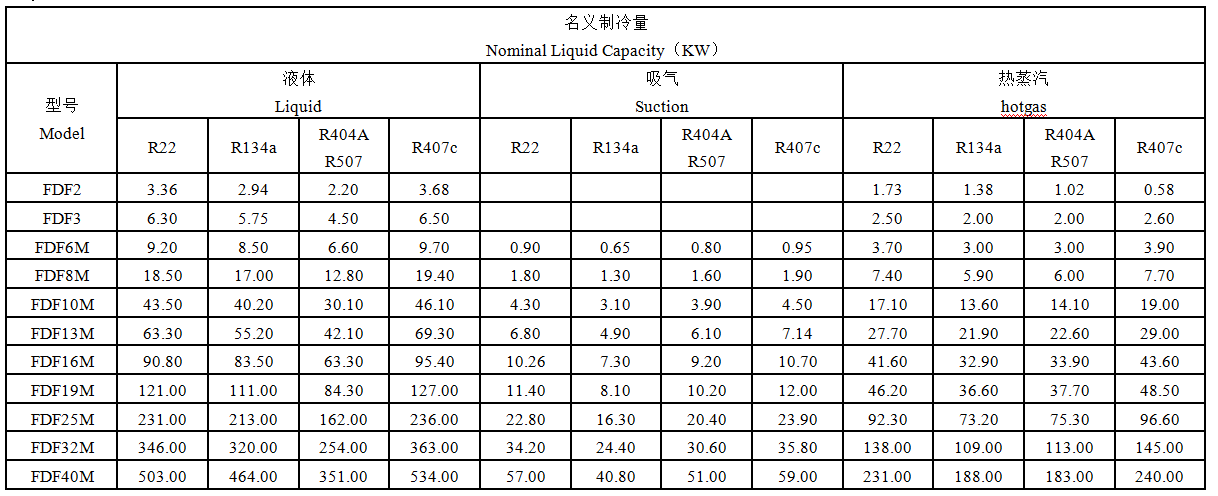

名义制冷量KW




液体和吸气名义制冷量为:

蒸发温度      te=-4.4℃

阀前液体温度     t1=+38℃

经过电磁阀压力降     R134a   ΔP=0.15bar  R22、R404A、R507、R407c、R410A  ΔP=0.21bar

热气名义制冷量工况条件为:

冷凝温度     tc=+40℃

经过阀门压力降     ΔP=0.8bar

热蒸汽温度     th=+65℃

液体制冷剂过冷度     Δtsub=4K

安装

电磁阀应该垂直安装在水平管道上,介质流动的方向应与电磁阀所示的箭头方向一致。

线圈工作输入电压必须与线圈上标明额定电压一致。决不允许在电磁线圈通电时从阀上拆下来,以防烧坏线圈。

电磁阀焊管在与系统管道焊接时,必须注意以下几点:

从阀上拆下电磁线圈,用湿布或湿棉纱包在阀体上保护阀体,以防在焊接时温度过高烧坏阀内零件。

焊接时请注意焊枪火焰方向。

最好选用高银焊条焊接。

带手动杆的电磁阀,必须先旋转手动杆使阀开启,然后做系统气密性试验,以免损坏膜片。
