FDF-H系列

FDF-H电磁阀为活塞式电磁阀,用于液管路、吸气管路和热蒸汽管路,也适用于其他氟化物。

联系我们
  • 技术参数
  • 配件及其他相关产品
  • 资料下载

特点

- FDF-H型电磁阀为伺服式活塞电磁阀,适用于氟化物制冷剂的液管路、吸气管路    和热蒸汽管路。

- 电磁阀适用于冷藏、冷冻、空调装置。

- 适用于R410A及其它HCFC、HFC制冷剂(R717除外)和相容的润滑油。

- 适用工质温度:-40℃~+105℃,除霜期间最高温度:+130℃。

- 适用环境温度:-40℃~+55℃。

- 最高工作压力:30 bar

- 有多种交流电压AC和直流电压DC线圈供选择:

   交流线圈AC:24V, 36V, 110V, 220V

   直流线圈DC:12V, 24V

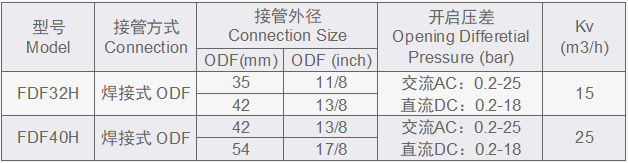

型号和参数

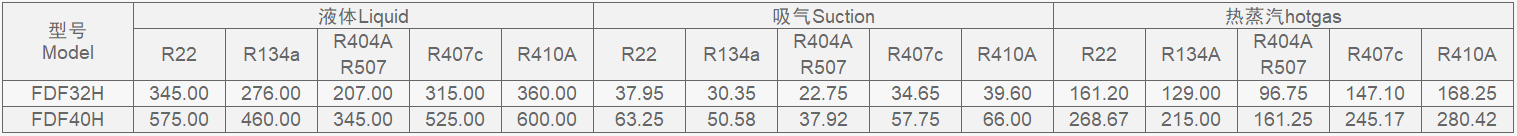

名义制冷量KW


液体和吸气名义制冷量为:

蒸发温度      te=4.4℃

阀前液体温度     t1=38℃

通过电磁阀压力降     R134a  ΔP=0.15bar  R22、R404A、R507、R407c、R410A  ΔP=0.21bar

热气名义制冷量工况条件为:

冷凝温度     tc=+40℃

经过阀门压力降     ΔP=0.8bar

热蒸汽温度     th=+65℃

液体制冷剂过冷度     Δtsub=4K

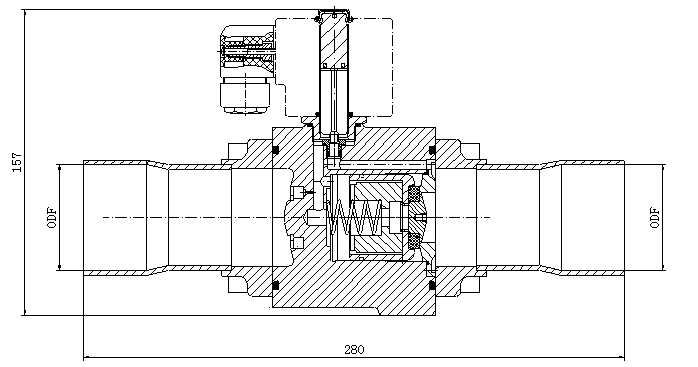

外形图
